Fit-Up و Tack Welding در عدسی مخازن تحت فشار (Pressure Vessel Heads)
آنچه در این پست میخوانید
- Fit-Up چیست؟
- چرا Fit-Up در عدسیها اهمیت زیادی دارد؟
- پارامترهای اصلی در Fit-Up عدسی
- ابزارهای رایج در Fit-Up
- Tack Welding چیست؟
- الزامات Tack Welding در ساخت مخازن
- ترتیب معمول Tack Welding در اتصال Head to Shell
- ابعاد و فاصله Tack Weld ها
- نکات مهم در Tack Welding
- Fit-Up و Tack Welding در عدسیهای چند تکه (Segmented Heads)
- کنترل اعوجاج هنگام Fit-Up
- بازرسی قبل از جوشکاری نهایی
- الزامات ASME در Fit Up و Tack Welding
- یک قانون مهم در کارگاههای ساخت
- سوالات پرتکرار (FAQ)
Fit-Up چیست؟
Fit-Up یعنی:
تنظیم، همراستا کردن و آمادهسازی قطعات قبل از جوشکاری
در عدسی مخازن تحت فشار، Fit-Up شامل:
- تنظیم اتصال Head to Shell
- همراستایی Segment ها
- کنترل Root Gap
- کنترل Roundness
- تنظیم لبهها و Bevel
- استفاده از نگهدارندههای موقت است.
چرا Fit-Up در عدسیها اهمیت زیادی دارد؟
Fit-Up ضعیف میتواند باعث:
Hi-Lo بالا اعوجاج شدید تغییر Root Gap ترک Reject شدن RT و UT سخت شدن عملیات جوشکاری نهاییشود.در مخازن بزرگ، اصلاح این مشکلات بسیار پرهزینه و زمانبر است.
پارامترهای اصلی در Fit-Up عدسی
۱. Root Gap
Root Gap فاصله بین دو لبه اتصال است.اگر Root Gap خیلی کم باشد:
- Lack of Penetration
- نفوذ ناقص جوش
اگر Root Gap خیلی زیاد باشد:
- Burn Through
- Shrinkage زیاد
- اعوجاج بالا
مقادیر معمولمعمولاً:۲ تا ۴ میلیمترطبق WPS پروژه.
۲. Hi-Lo (Mismatch)
Hi-Lo یعنی:اختلاف سطح داخلی یا خارجی دو قطعه
مشکلات ناشی از Hi-Lo زیاد:
- تمرکز تنش
- مشکل در قبولی RT
- کاهش عمر
- خستگی
- ایجاد Turbulence در سرویس
کنترل Hi-Lo یکی از مهمترین وظایف QC Inspector است.
۳. Roundness
بدنه و عدسی باید گردی مناسبی داشته باشند تا Fit-Up یکنواخت ایجاد شود.
کنترلهای رایج
- اندازهگیری قطر
- کنترل محیط
- بررسی یکنواختی Gap
۴. Edge Alignment
لبهها باید کاملاً مطابق طراحی آماده شوند:
موارد مهم:
- زاویه صحیح پخ (Groove Angle)
- Root Face مناسب
- Land صحیحتطابق Bevel دو قطعه
ابزارهای رایج در Fit-Up
Strongbackبرای کنترل اعوجاج و ثابت نگه داشتن قطعات.
Dogs and Wedgesبرای کشیدن و تنظیم Alignment.
Chain Clampبرای مونتاژ محیطی قطعات.Hydraulic Jack
برای تنظیم قطعات ضخیم و سنگین.Spider
برای حفظ Roundness مخازن و عدسیها.
Temporary Lugsبرای جابجایی و تنظیم موقت.
Tack Welding چیست؟
Tack Weld جوش موقتی است که برای نگه داشتن قطعات قبل از جوشکاری نهایی استفاده میشود.با وجود موقتی بودن، Tack Weld بسیار مهم است زیرا:
- Alignment را حفظ میکند
- Root Gap را ثابت نگه میدارد
- از حرکت قطعات جلوگیری میکند
- جمعشدگی جوش را کنترل میکند
الزامات Tack Welding در ساخت مخازن
در بسیاری از پروژههای Pressure Vessel:
Tack Weld بخشی از جوش نهایی محسوب میشود.بنابراین باید:
طبق WPS تأیید شده انجام شود از Filler Metal مجاز استفاده شود توسط Welder Qualified اجرا شودترتیب معمول Tack Welding در اتصال Head to Shell
برای جلوگیری از اعوجاج، معمولاً:
- Alignment در موقعیت 12 o’clock
- Tack در 6 o’clock
- Tack در 3 و 9 o’clock
- اضافه کردن Tack های میانی
این توالی باعث بالانس شدن Shrinkage میشود.
ابعاد و فاصله Tack Weld ها
معمولاً:
طول Tack:25 تا 75 میلیمتر
فاصله Tack ها:150 تا 500 میلیمتروابسته به:
- ضخامت
- قطر
- جنس متریال
- فرآیند جوشکاری
در مقاطع ضخیم (Heavy Section)نیاز به:
- Tack بزرگتر
- تعداد بیشتر
- Restraint قویتر وجود دارد.
نکات مهم در Tack Welding
۱. جلوگیری از ترک در Tack Weld
اگر Tack ترک داشته باشد:
نباید روی آن جوشکاری کردبلکه باید:- حذف شود
- سنگزنی شود
- مجدداً Repair شود
۲. تمیزکاری Tack Weldقبل از جوش نهایی:
- Slag
- Spatter
- Arc Strike
- باید حذف شوند.
۳. محل Tack Weldنباید Tack را:
- روی محل نازلهادر نواحی تنش بالا
- روی محل تقاطع جوشهاقرار داد.
Preheat در Tack Weldingدر متریالهای:
- Cr-Mo
- Low Temperature Steel
- ضخامت بالاممکن است
Tack Welding نیز نیازمند:
- همان Preheat جوش اصلیباشد.

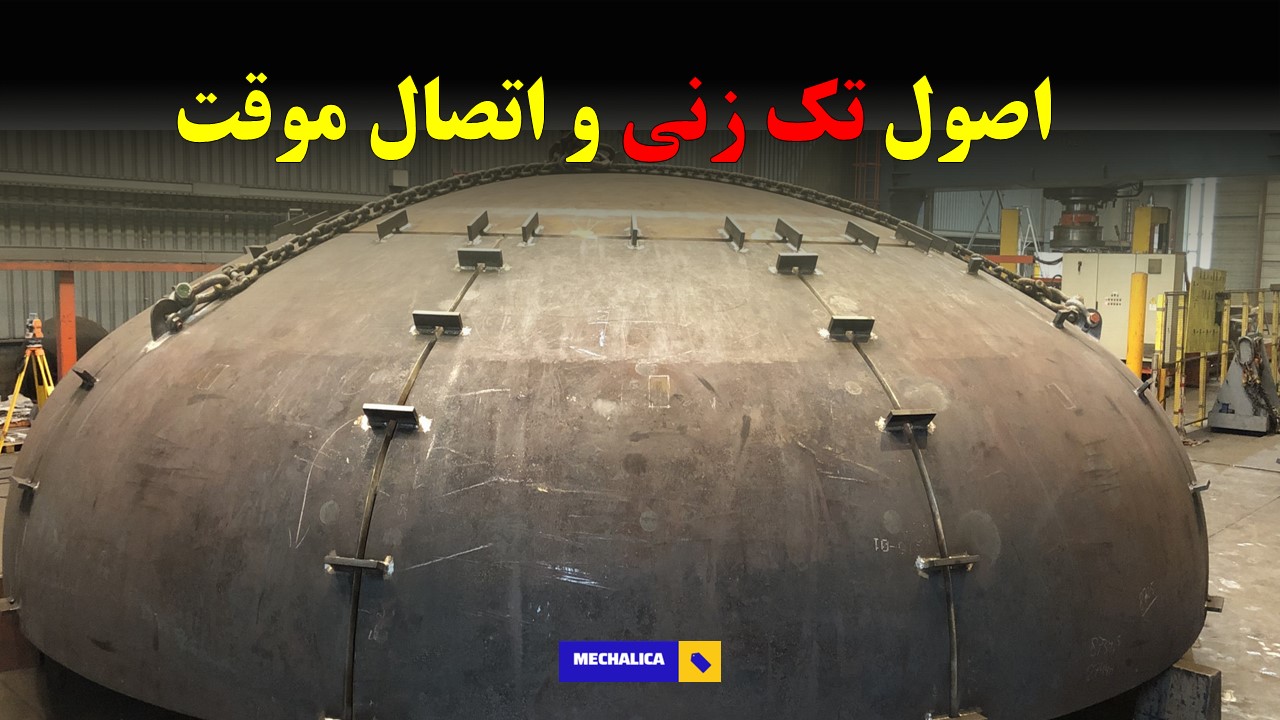

Fit-Up و Tack Welding در عدسیهای چند تکه (Segmented Heads)
این حالت بسیار حساستر است زیرا:
- چندین اتصال به هم میرسند
- Curvature باید دقیق کنترل شود
- اعوجاج سریع ایجاد میشود
معمولاً نیاز است از:
- Temporary Stiffener
- Tack Sequence کنترلشده
- Dimensional Monitoring استفاده شود.
کنترل اعوجاج هنگام Fit-Up
روشهای متداول:
Balanced Tack Sequence
Skip Tack Welding
استفاده از Strongback
کنترل حرارت
جوشکاری متقارن
بازرسی قبل از جوشکاری نهایی
QC Inspector باید موارد زیر را کنترل کند:
- Root Gap
- Hi-Lo
- قطرOvality
- تمیزی پخ
- وضعیت Tack Weld
- Alignment
الزامات ASME در Fit Up و Tack Welding
الزامات مرتبط معمولاً از:
- ASME Section VIII
- ASME Section IX
- WPS/PQR
- Client Specification گرفته میشود.
اگرچه ASME تمام ابعاد Fit-Up را دقیق مشخص نمیکند، اما:
- کیفیت اتصال
- Alignment
- آمادهسازی لبهها
- پذیرش جوش
باید مطابق WPS و الزامات بازرسی باشد.
یک قانون مهم در کارگاههای ساخت
Good Fit-Up = Easier Welding + Lower Distortion + Better RT Results
بیشتر عیوب جوشکاری در مخازن تحت فشار، در واقع از:
Fit-Up ضعیف Tack Welding اشتباه Alignment نامناسب کنترل ناکافی اعوجاجشروع میشوند.سوالات پرتکرار (FAQ)
آیا Tack Weld بخشی از جوش نهایی محسوب میشود؟
در بسیاری از پروژهها بله، بنابراین باید طبق WPS اجرا شود.
مهمترین عامل Reject شدن RT چیست؟
در بسیاری موارد، Root Gap و Fit-Up نامناسب.
چرا در Head to Shell Alignment اهمیت زیادی دارد؟
زیرا این ناحیه تحت تنش بالاست و عدم همراستایی میتواند باعث تمرکز تنش و ترک شود.
